Оконечный мультисвитч для подключения до четырех спутниковых ресиверов к двум конверторам Quattro с четырьмя зависимыми выходами для независимого просмотра каналов. Позволяет суммировать эфирное вещание совместно со спутниковым по одному кабелю. Оснащен встроенным блоком питания.

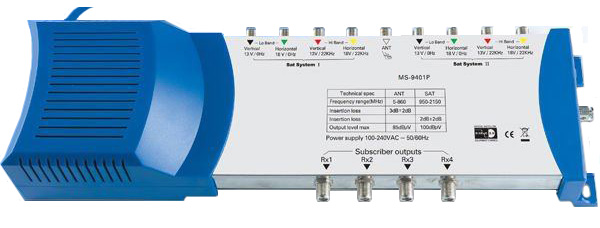

Мультисвитч Openmax MS-9401P является специальным устройством для организации малой кабельной сети в масштабах подъезда или этажа на площадке. Позволяет при помощи двух спутниковых антенн и Quattro конверторов с четырьмя выходами подключить до четырех ресиверов, при этом просмотр каналов не будет зависеть друг от друга.
С выходов Quattro-конверторов сигнал подается на Н и V входы мультисвитча для нижнего и верхнего частотных поддиапазонов. И затем мультисвитч автоматически раздает сигналы на каждый из четырех выходов. Очень удобно использовать данный мультисвитч для коллективного приема сигнала со спутника, где задействовано вещание в двух частотных поддиапазонах и с разными поляризациями, например - HotBird 13E.
Также мультисвитч Openmax MS-9401P позволяет подключить к нему эфирную антенну, в результате чего по кабелям конечным пользователям будет предоставляться два типа принимаемого сигнала - спутникового и эфирного. Причем для отделения эфирного сигнала от спутникового потребуется в точке приема установить диплексер.
Технические характеристики:
- рабочие частоты SAT – 950-2150 МГц;
- рабочие частоты ANT – 5-860 МГц;
- количество ВЧ входов SAT – 8 (V-Lo/H-Lo/V-Hi/H-Hi);
- количество ВЧ входов ANT – 1;
- количество ВЧ выходов – 4;
- максимальный потребляемый ток – 100 мА;
- вносимое затухание сигнала SAT – 2 дБ;
- вносимое затухание сигнала ANT – 3 дБ;
- питание – через встроенный блок питания.
