Облучатель для офсетной спутниковой антенны, позволяющий значительно увеличить дальность работы 3G/4G модема. Волновое сопротивление 75 Ом. Состоит из двух решеток с ортогональной поляризацией. Выполнен во влагозащищенном корпусе.

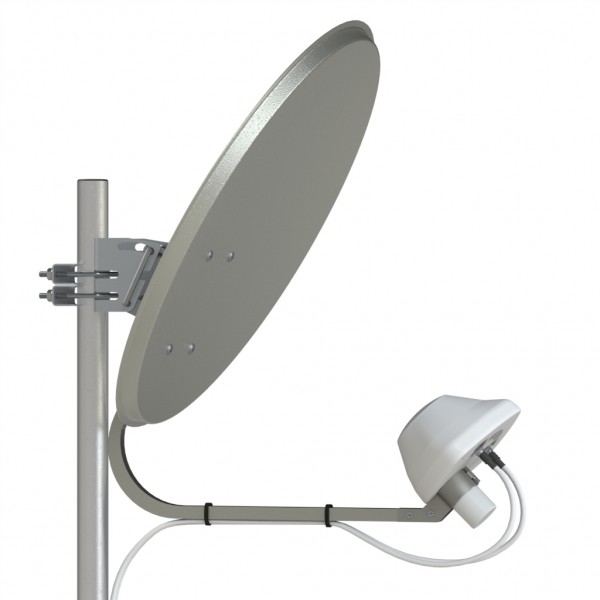

Облучатель Антэкс UMO 3F MIMO 2x2 специально разработан для совместного использования с офсетной антенной, которые применяются в спутниковом телевидении. В результате чего достигается существенное увеличение коэффициента усиления сигнала, что позволяет значительно увеличить дальность работы 3G или 4G модема от базовой станции. Облучатель сконструирован для работы в диапазоне частот 1700-2700 МГц. Приемо-передающая антенна облучателя надежно укрыта от осадков в пластиковый корпус.

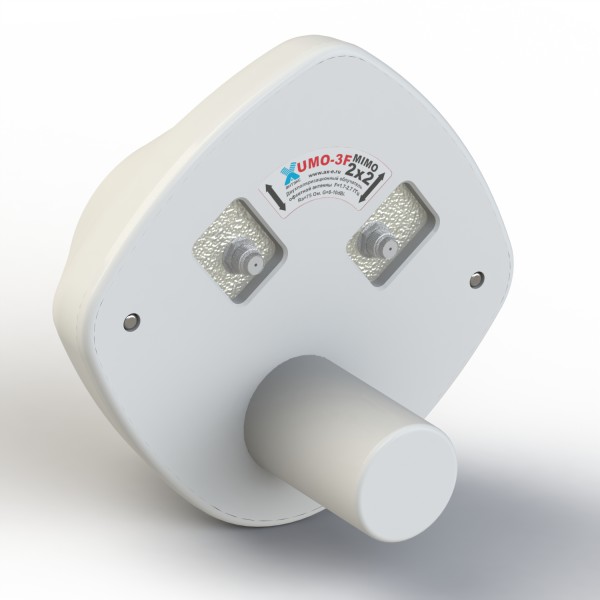

Антэкс UMO 3F MIMO 2x2 является версией облучателя UMO 3 MIMO 2x2, который специально разработан для использования совместно с телевизионным коаксиальным кабелем RG-6 с волновым сопротивлением 75 Ом. В облучателе установлены F-разъемы, как в телевизионных антеннах, что позволяет пользователю произвести самостоятельное подключение кабеля без применения специальных инструментов и навыков.
Технические характеристики облучателя Антэкс UMO 3F MIMO 2x2:
Рабочий диапазон частот: 1700-2700 МГц
Усиление (и ширина ДН) при диаметре офсетной антенны 0,55 м в стандартах LTE1800/3G: 15/17 дБи (20/17 гр.)
Усиление (и ширина ДН) при диаметре офсетной антенны 0,6 м в стандартах LTE1800/3G: 17.5/18.5 дБи (18/16 гр.)
Усиление (и ширина ДН) при диаметре офсетной антенны 0,9 м в стандартах LTE1800/3G: 23/24 дБи (12/10 гр.)
Усиление (и ширина ДН) при диаметре офсетной антенны 0,55 м в стандарте LTE2600: 21.5 дБи (14 гр.)
Усиление (и ширина ДН) при диаметре офсетной антенны 0,6 м в стандарте LTE2600: 22 дБи (13 гр.)
Усиление (и ширина ДН) при диаметре офсетной антенны 0,9 м в стандарте LTE2600: 25.5 дБи (9 гр.)
Поляризация облучателя: вертикальная/горизонтальная/X-pol
Ширина ДН облучателя в плоскости вектора Е по уровню -10 дБ: 86-130 град
Ширина ДН облучателя в плоскости вектора Н по уровню -10 дБ: 104-116 град
Волновое сопротивление: 75 Ом
КСВ в рабочем диапазоне частот, не более: 1.8
Максимальная мощность сигнала: 10 Вт
Разъем для подключения: 2 х F-female
