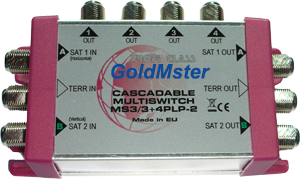

Качественный чешский проходной мультисвитч для подключения четырех потребителей от одного каскада с запитыванием от спутниковых ресиверов. Применяется для передачи спутникового и эфирного сигналов по одному коаксиальному кабелю. Используется для приема операторов НТВ Плюс или Триколор ТВ.

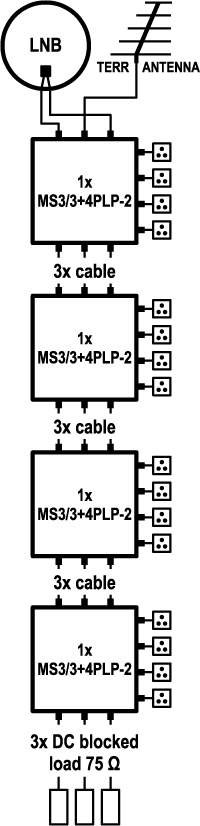

Мультисвитч GoldMaster MS3/3+4PLP-2 - это каскадируемое устройство, которое применяется для создания различного числа однотипных каскадов - максимально можно подключить четыре мультисвитча такого типа. Один мультисвитч позволяет подключить четырех потребителей, два - восемь и так далее, в зависимости от необходимого числа подключений к одной спутниковой и одной эфирной антеннам. Использование его позволяет по одному телевизионному кабелю передавать два стандарта различных сигналов, при этом возле приемников нужно устанавливать диплексер для отделения эфирного вещания. Мы рекомендуем применять рассматриваемый мультисвитч совместно с комбинированными ресиверами или современными телевизорами с DVB-S2 и DVB-T2 тюнерами.
На данном мультисвитче возможен прием спутникового сигнала только в одном частотном поддиапазоне. Этому требованию удовлетворяют операторы НТВ Плюс и Триколор ТВ, и для их приема нужно использовать Dual конвертор с двумя зависимыми или Quattro конвертор с четырьмя зависимыми выходами для приема сигнала в круговой поляризации.
Внимание! При установке 75 Омных нагрузок на выходы оконечного мультисвитча необходимо учитывать, что по линии с сигналом горизонтальной поляризации передается постоянное напряжение питания и необходимо использовать нагрузки с развязкой по постоянному напряжению. Это позволит избежать непреднамеренного вывода из строя оборудования.
Технические характеристики мультисвитча:
- рабочие частоты: 5-862 МГц, 950-2300 МГц;
- поддерживаемое управление: 13/18 В;
- число LNB входов: 2;
- число UHF/VHF входов: 1;
- число выходов: 4+3;
- ослабление спутникового сигнала в направлении пользователя: 0 дБ;
- ослабление эфирного сигнала в направлении пользователя: -23 дБ;
- ослабление спутникового сигнала в направлении каскада: -2 дБ;
- ослабление эфирного сигнала в направлении каскада: -3 дБ;
- максимальный уровень входного сигнала: 90 дБмкВ;
- максимальный уровень выходного сигнала: 90 дБмкВ;
- питание: от спутниковых ресиверов.
