Компактный цифровой измерительный прибор для настройки эфирных антенн, поддерживает работу с пассивными и активными антеннами в стандартах DVB-T и DVB-T2. Имеет встроенную функцию слепого поиска эфирного диапазона. Поддерживает подключение к компьютеру через microUSB кабель для обновления ПО и редактирования данных. В комплект входит защитный чехол.

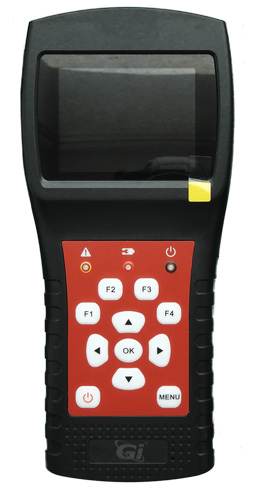

Прибор GI TerrF позволяет выполнить точную настройку эфирной антенны на телепередатчик для приема каналов с него. Данный прибор поддерживает прием сигнала с мультиплексов стандарта DVB-T и DVB-T2, применяющих модуляцию сигнала QPSK, 16QAM, 64QAM и 256QAM. В памяти прибора находится базовый список частот эфирного диапазона, пользователь может изменять частоты основного списка в ручном режиме при помощи кнопок на лицевой панели. Прибор поддерживает функцию запитывания усилителей антенн +5 В и +12 В, в результате чего его можно использовать для настройки не только пассивных, но и активных эфирных антенн. При этом следует учитывать, что прибор не способен выводить на дисплей принимаемый канал, а только отображает параметры приема сигнала. После обновления программного обеспечения, прибор поддерживает работу с цифровым кабельным стандартом DVB-C.
Для простоты выполнения настройки в GI TerrF предусмотрен звуковой сигнализатор нахождения сигнала с мультиплекса. Также для более точной настройки присутствует отображение следующих параметров: SNR: соотношение сигнал/шум, BER: уровень ошибок, LEVEL: мощность сигнала, STR: силу сигнала и QLT: качество сигнала, показания которых отображаются с достаточно высокой скоростью изменения реакции. Также имеется регулируемая светодиодная подсветка дисплея, которая позволяет читать показания при ярком солнечном освещении.
Питание GI TerrF осуществляется от установленного литий-ионного аккумулятора общей емкостью 1400 мАч, при этом его состояние отображается на дисплее в виде специального знака. В случае необходимости подзаряда аккумулятора, прибор подключается к сети 220 вольт при помощи блока питания, который входит в комплект поставки. Также заряжать прибор можно и при помощи специального зарядного от прикуривателя в авто. Время заряда аккумулятора составляет около 3-х часов. На корпусе аппарата расположено 11 кнопок, при помощи которых выполняется включение прибора, навигация по меню, редактирование параметров и включение специальных функций.
Характеристики прибора GI TerrF:
Диапазон входных частот: 48,25 - 863,25 МГц
Дисплей: цветной ЖКИ 320*240
Питание прибора: DC 12 В
Уровень входного сигнала: -100 дБмкВ ~ -35 дБмкВ
Входное сопротивление: 75 Ом
