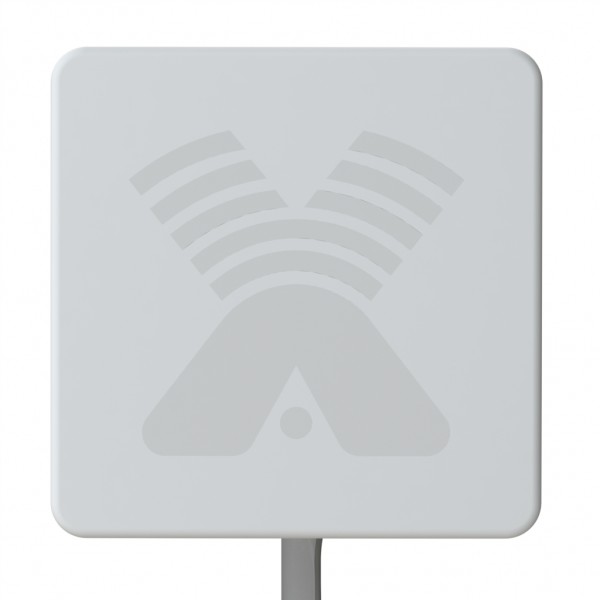

Широкополосная наружная панельная антенна с герметичным боксом для размещения USB 3G/4G модема. Состоит из двух синфазных решеток с ортогональной поляризацией. Обладает коэффициентом усиления 15-17 дБи. Волновое сопротивление 50 Ом. Выполнена во влагозащищенном корпусе, устойчивом к воздействию ультрафиолета. Подходит для установки на фасады зданий.
Широкополосная антенна Антэкс AGATA MIMO 2x2 BOX применяется для приема-передачи сигналов совместно с оборудованием для беспроводных систем передачи данных:
2G (EDGE, GPRS на частотах GSM1800)
3G (UMTS 2100)
4G (WIMAX, LTE1800, LTE2600)

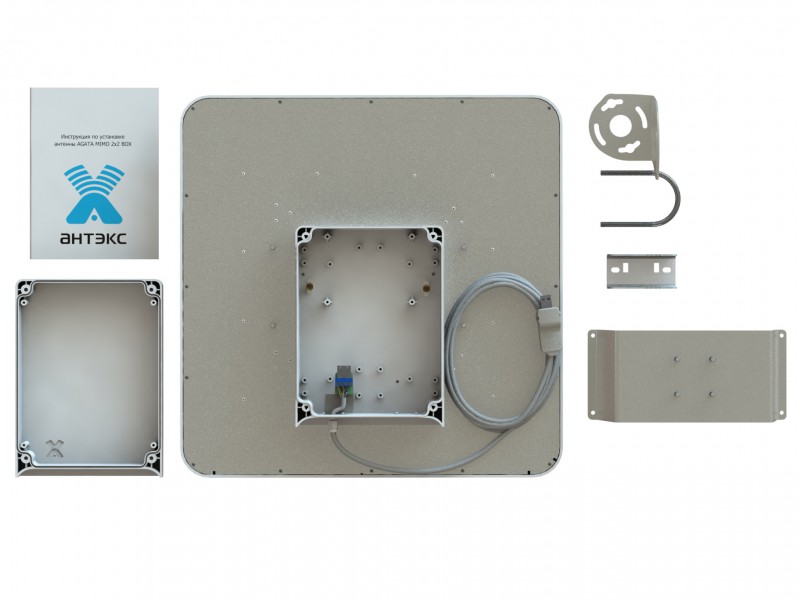

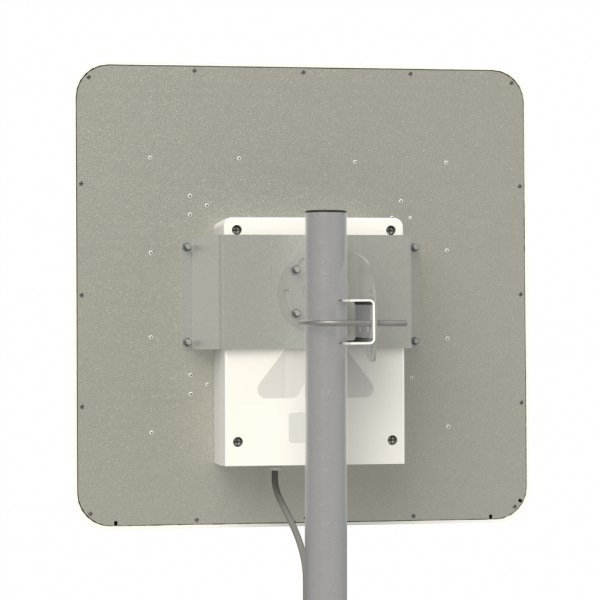

Антэкс AGATA MIMO 2x2 BOX является узконаправленной и применяется для приема-передачи данных при слабом и неустойчивом уровне сигнала. Антенна представляет собой конструкцию из двух пространственно разнесенных синфазных решеток с ортогональными поляризациями. На задней части антенны размещен герметичный бокс для установки внутрь USB 3G/4G модема. В комплект входит USB удлинитель из кабеля типа FTP CAT5 длиной 10 метров для выполнения подключения к роутеру или компьютеру. Размещение модема в самой антенне позволяет избежать потерь СВЧ сигнала на кабеле между антенной и модемом, что может дать прирост в усилении сигнала до 6 дБ. Крепление антенны предназначено для фиксации на вертикальной трубе, имеется регулировка угла наклона антенны и плавное изменение наклона поляризации.
Технические характеристики антенны Антэкс AGATA MIMO 2x2 BOX:
Рабочий диапазон частот: 1700-2700 МГц
Коэффициент усиления сигнала в диапазоне 3G (1,9-2,2 ГГц): 15-16 дБи
Коэффициент усиления сигнала в диапазоне 4G (LTE): 17-17.5 дБи
Ширина диаграммы направленности в Н-плоскости (канал 1/канал 2): 30-45/15-23 град
Ширина диаграммы направленности в Е-плоскости (канал 1/канал 2): 15-23/30-45 град
Уровень боковых лепестков, не более: -12 дБ
Уровень кроссполяризации, не более: -25 дБ
Волновое сопротивление: 50 Ом
КСВ в рабочем диапазоне частот, не более: 1.5
Максимальная мощность сигнала: 50 Вт
Поляризация антенны: вертикальная/горизонтальная
Разъемы для подключения: 2 х SMA-male
Максимальная скорость ветра: 20 м/сек
Крепление на трубу диаметром: 20-52 мм
